Renforcez la sécurité grâce aux marqueurs de tuyauteries
conformes à la norme ISO 14726

Identifiez clairement les tuyauteries pour
une sécurité accrue

Recevez le guide Achetez maintenant

Marqueurs de tuyauteries conformes à la norme ISO 14726

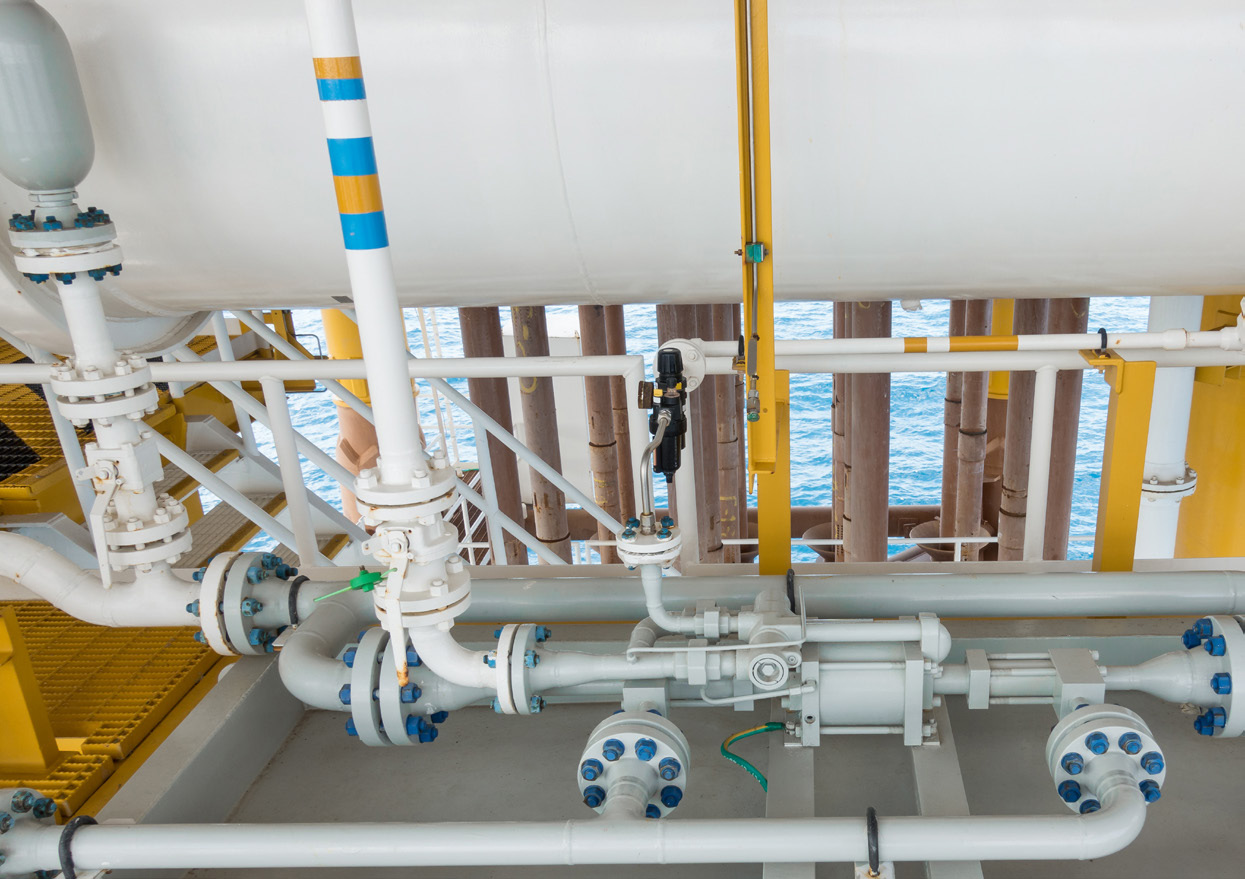

Le marquage des tuyauteries sur les navires et les sites en mer est toujours d’une importance vitale pour la sécurité de chacun. Les accidents, blessures et dommages aux machines et équipements peuvent être dus à l’ignorance du contenu des tuyauteries.

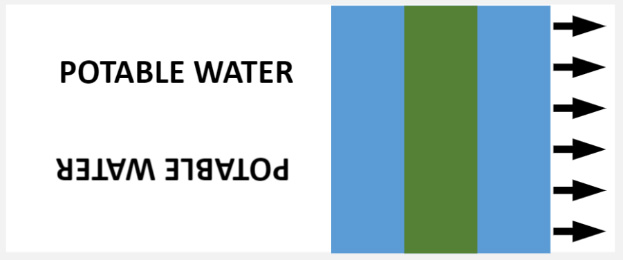

Les marqueurs de tuyauteries conformes à la norme ISO 14726 sont une combinaison de 2 catégories de couleurs :

  • Principales couleurs pour les groupes de substances
  • Couleurs supplémentaires pour différentes substances ou fonctions


Code couleur


La norme ISO 14726 définit les principales couleurs pour l’identification des tuyauteries. Chacune des couleurs suivantes indiquent un certain groupe de substances.

Eaux usées

BLACK WATER Noir - RAL 9005
Bleu - RAL 5015
Noir - RAL 9005
WASTE OIL Noir - RAL 9005
Brun - RAL 8001
Noir - RAL 9005
BILGE WATER Noir - RAL 9005
Vert - RAL 6018
Noir - RAL 9005
EXHAUST GAS Noir - RAL 9005
Gris - RAL 7001
Noir - RAL 9005
GREY WATER Noir - RAL 9005
Blanc - RAL 9010
Noir - RAL 9005
SEWAGE Noir - RAL 9005
Jaune Ocre - RAL 1021
Noir - RAL 9005

Eau fraîche

FRESH WATER Bleu - RAL 5015
Noir - RAL 9005
Bleu - RAL 5015
POTABLE WATER Bleu - RAL 5015
Vert - RAL 6018
Bleu - RAL 5015
DISTILATE Bleu - RAL 5015
Gris - RAL 7001
Bleu - RAL 5015
GAS TURBINE WASH WATER Bleu - RAL 5015
Orange - RAL 2003
Bleu - RAL 5015
FEED WATER Bleu - RAL 5015
Argent - RAL 9006
Bleu - RAL 5015
COOLING FRESH WATER Bleu - RAL 5015
Violet - RAL 4001
Bleu - RAL 5015
CHILLED WATER Bleu - RAL 5015
Blanc - RAL 9010
Bleu - RAL 5015
CONDENSATE Bleu - RAL 5015
Jaune Ocre - RAL 1021
Bleu - RAL 5015

Eau de mer

DECONTAMINATION WATER Vert - RAL 6018
Bleu - RAL 5015
Vert - RAL 6018
FRESH WATER Vert - RAL 6018
Brun - RAL 8001
Vert - RAL 6018
BALLAST WATER Vert - RAL 6018
Violet - RAL 4001
Vert - RAL 6018
COOLING SEA WATER Vert - RAL 6018
Jaune Ocre - RAL 1021
Vert - RAL 6018

Gaz non combustibles

OXYGEN Gris - RAL 7001
Bleu - RAL 5015
Gris - RAL 7001
INERT GAS Gris - RAL 7001
Brun - RAL 8001
Gris - RAL 7001
NITROGEN Gris - RAL 7001
Vert - RAL 6018
Gris - RAL 7001
REFRIGERANT Gris - RAL 7001
Marron - RAL 8015
Gris - RAL 7001
COMPRESSED AIR - LOW PRESSURE Gris - RAL 7001
Orange - RAL 2003
Gris - RAL 7001
COMPRESSED AIR - HIGH PRESSURE Gris - RAL 7001
Rouge - RAL 3000
Gris - RAL 7001
CONTROL AIR - REGULATING AIR Gris - RAL 7001
Violet - RAL 4001
Gris - RAL 7001
BREATHING AIR Gris - RAL 7001
Blanc - RAL 9010
Gris - RAL 7001
BREATHING GAS Gris - RAL 7001
Jaune Ocre - RAL 1021
Gris - RAL 7001

Carburant

FUEL Brun - RAL 8001
Brun - RAL 8001
Brun - RAL 8001
HFO ( HEAVY FUEL OIL) Brun - RAL 8001
Noir - RAL 9005
Brun - RAL 8001
AVIATION FUEL Brun - RAL 8001
Bleu - RAL 5015
Brun - RAL 8001
BIOLOGICAL FUEL Brun - RAL 8001
Violet - RAL 4001
Brun - RAL 8001
GAS TURBINE FUEL Brun - RAL 8001
Blanc - RAL 9010
Brun - RAL 8001
MDO ( MARINE DIESEL FUEL) Brun - RAL 8001
Jaune Ocre - RAL 1021
Brun - RAL 8001

Acides et bases

Acids and Alkalis Violet - RAL 4001
Violet - RAL 4001
Violet - RAL 4001

Pétrole, autres que du carburant

THERMAL FLUID Orange - RAL 2003
Bleu - RAL 5015
Orange - RAL 2003
LUBRICATION OIL FOR GAS TURBINES Orange - RAL 2003
Vert - RAL 6018
Orange - RAL 2003
HYDRAULIC FLUID Orange - RAL 2003
Gris - RAL 7001
Orange - RAL 2003
LUBRICATION OF STEAM TURBINES Orange - RAL 2003
Argent - RAL 9006
Orange - RAL 2003
LUBICATION OIL FOR GEARS Orange - RAL 2003
Violet - RAL 4001
Orange - RAL 2003
LUB. OIL FOR INT. COMBUSTION ENGINES Orange - RAL 2003
Jaune Ocre - RAL 1021
Orange - RAL 2003

Vapeur

STEAM FOR HEATING Argent - RAL 9006
Noir - RAL 9005
Argent - RAL 9006
DRIVING STEAM Argent - RAL 9006
Vert - RAL 6018
Argent - RAL 9006
EXHAUST STEAM Argent - RAL 9006
Blanc - RAL 9010
Argent - RAL 9006
SUPPLY STEAM Argent - RAL 9006
Jaune Ocre - RAL 1021
Argent - RAL 9006

Air du système de ventilation

DISCHARGE AIR Blanc - RAL 9010
Noir - RAL 9005
Blanc - RAL 9010
MECHANICAL SUPPLY AIR - COLD Blanc - RAL 9010
Bleu - RAL 5015
Blanc - RAL 9010
NATURAL EXHAUST AIR Blanc - RAL 9010
Brun - RAL 8001
Blanc - RAL 9010
ATMOSPHERIC AIR Blanc - RAL 9010
Vert - RAL 6018
Blanc - RAL 9010
MECHANICAL EXHAUST AIR Blanc - RAL 9010
Gris - RAL 7001
Blanc - RAL 9010
DECONTAMINATED SUPPLY AIR Blanc - RAL 9010
Marron - RAL 8015
Blanc - RAL 9010
MECHANICAL RECIRCULATED AIR Blanc - RAL 9010
Orange - RAL 2003
Blanc - RAL 9010
MECHANICAL SUPPLY AIR - WARM Blanc - RAL 9010
Argent - RAL 9006
Blanc - RAL 9010
SMOKE CLEARANCE Blanc - RAL 9010
Rouge - RAL 3000
Blanc - RAL 9010
CONDITIONED SUPPLY AIR Blanc - RAL 9010
Violet - RAL 4001
Blanc - RAL 9010
NATURAL SUPPLY AIR Blanc - RAL 9010
Jaune Ocre - RAL 1021
Blanc - RAL 9010

Extinction d'incendie

FIRE FIGHTING WATER Rouge - RAL 3000
Vert - RAL 6018
Rouge - RAL 3000
FIRE FIGHTING GAS Rouge - RAL 3000
Gris - RAL 7001
Rouge - RAL 3000
SPRINKLER WATER Rouge - RAL 3000
Orange - RAL 2003
Rouge - RAL 3000
SPRAY WATER Rouge - RAL 3000
Violet - RAL 4001
Rouge - RAL 3000
FIRE FIGHTING POWDER Rouge - RAL 3000
Blanc - RAL 9010
Rouge - RAL 3000
FIRE FIGHTING FOAM Rouge - RAL 3000
Jaune Ocre - RAL 1021
Rouge - RAL 3000

Gaz combustibles

HYDROGEN Jaune Ocre - RAL 1021
Bleu - RAL 5015
Jaune Ocre - RAL 1021
ACETYLENE Jaune Ocre - RAL 1021
Gris - RAL 7001
Jaune Ocre - RAL 1021
LIQUID GAS Jaune Ocre - RAL 1021
Violet - RAL 4001
Jaune Ocre - RAL 1021

Dimensions


Petit Moyen Large
Largeur Longueur Largeur Longueur Largeur Longueur
Sans légende 127 mm 30 m 200 mm 30 m 300 mm 30 m
Avec légende 225 mm 30 m 400 mm 30 m 600 mm 30 m


Marqueurs de tuyauteries conformes à la norme ISO 14726 par catégorie
